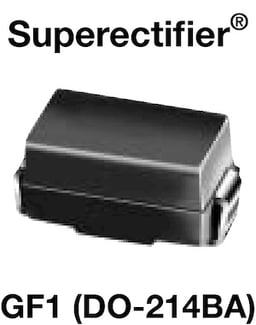

Vishay GF1M-E3/5CA
$ 0.224
Production
Precio y existencias
Distribuidores autorizados
Distribuidores no autorizados
Vendedores no autorizados
| Distributor | SKU | Min | Pkg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Avnet | 60AC3672 | 595 | 1 | 1d | ||||||||
| Newark | 60AC3672 | 6543 | 1 | Cut Tape | ||||||||
| Arrow Electronics | GF1M-E3/5CA | 19.500 | 6500 | |||||||||
| Verical | GF1M-E3/5CA | 19.500 | 6500 | |||||||||
| Onlinecomponents.com | GF1M-E3/5CA | 11.224 | 990 | Bulk |
Historial de existencias
Tendencia de 3 meses: +14.72%
Modelos CAD
Descargar símbolo, footprint y 3D STEP
Componentes alternativos
1 piezas disponibles
Fichas técnicas y documentos
Descargar fichas técnicas y documentación del fabricante para Vishay GF1M-E3/5CA.
Modelos CAD
Descargue el símbolo, footprint y modelos en 3D STEP de Vishay GF1M-E3/5CA desde uno de nuestros socios de confianza.
| ORIGEN | eCAD | mCAD | ARCHIVOS |
|---|---|---|---|
 Component Search Engine | SímboloFootprint | 3D | Descargar |
 EE Concierge | SímboloFootprint | ||
 Ultra Librarian | SímboloFootprint | Descargar |
La página web del socio se abrirá en una nueva pestaña al descargar sus modelos CAD
Al descargar modelos CAD de Octopart, usted acepta nuestros Términos y Condiciones y nuestra Política de Privacidad.
Componentes alternativos
Este componente
Componentes alternativos
Price @ 1000
$ 0.224
$ 0.135
$ 0.135
Stock
1,010,677
1,950,296
1,950,296
Authorized Distributors
6
6
6
Mount
Surface Mount
Surface Mount
Surface Mount
Case/Package
-
SMA
SMA
Forward Voltage
1.2 V
1.1 V
1.1 V
Reverse Voltage (DC)
-
-
-
Average Rectified Current
1 A
1 A
1 A
Max Reverse Leakage Current
-
-
-
Reverse Recovery Time
2 µs
2 µs
2 µs
Descripciones
Descripciones de Vishay GF1M-E3/5CA suministradas por sus distribuidores.
Rectifier Diode, 1 Phase, 1 Element, 1A, 1000V V(RRM), Silicon, DO-214BA
Rectifier Diode Switching 1KV 1A 2000ns 2-Pin DO-214BA T/R
GF1M Series 1000 V 1 A Surface Mount Glass Passivated Rectifier - DO-214BA
Reverse Repetitive Voltage Max. (Vrrm) kV = 1 / Forward Current (If) A = 1 / Configuration = Single / Forward Voltage (Vf) V = 1.2 / Reverse Recovery Time (trr) us = 2 / Reverse Current uA = 5 / Operating Temperature Min. °C = -65 / Operating Temperature Max. °C = 175 / Package Type = DO-214BA / Pins = 2 / Mounting Type = SMD / MSL = Level-1 / Packaging = Tape & Reel / Length mm = 4.75 / Width mm = 2.9 / Height mm = 2.74 / Reflow Temperature Max. °C = 250
DIODE, STANDARD, 1A, 1000V, SMD; Diode Type:Standard Recovery; Repetitive Reverse Voltage Vrrm Max:1kV; Forward Current If(AV):1A; Forward Voltage VF Max:1.1V; Reverse Recovery Time trr Max:3µs; Forward Surge Current Ifsm Max:30A; Operating Temperature Range:-65°C to +175°C; Diode Case Style:DO-214BA; No. of Pins:2; SVHC:No SVHC (18-Jun-2010); Current If @ Vf:1A; Current Ifsm:30A; Diode Configuration:Dual; Diode Polarity:Cathode; External Depth:2.9mm; External Length / Height:3mm; External Width:5.74mm; Forward Voltage:1.1V; Junction Temperature Tj Max:175°C; Package / Case:DO-214BA; Reverse Recovery Time trr Typ:3µs; SMD Marking:GM; Termination Type:SMD
Alias de fabricantes
Vishay tiene diversas marcas a nivel mundial que los distribuidores pueden usar como nombres alternativos. Vishay también podría ser conocido por los siguientes nombres:
- VIS
- VISH
- VISHAY INTERTECHNOLOGY INC
- Vishay Thin Film
- VISHA
- Vishay Intertechnology
- Vishay Semiconductors
- VISAHY
- Vishay Intertech
- VISHY
- VISHAY INTERTECHNOLOGY ASIA PTE LTD
- Vishay Intertechnologies
- Vishay General Semiconductor - Diodes Division
- Vishay Semiconductor Opto Division
- VSHAY
- VISH/IR
- VSHY
- VSH
- VISHAY INTERTECHNOLOGY ASIA PT
- VISHAY ELECTRONIC
- VISHAY AMERICAS INC
- Vishay Semiconductor Diodes Division
- VISHAY OPTO
- VISHAY FOIL RESISTORS
- Vishay Polytech
- Vishay Semiconductor
- Vishay Sfernice
- Vishay Siliconix
- Vishay Dale
- Vishay BCcomponents
- Vishay Angstrohm
- Vishay Draloric
Historial de existencias
Tendencia de 3 meses: +14.72%
Modelos CAD
Descargar símbolo, footprint y 3D STEP
Componentes alternativos
1 piezas disponibles
Especificaciones técnicas
Physical
MountSurface Mount
Number of Pins2
Number of Terminals2
Technical
Average Rectified Current1 A
Capacitance15 pF
Element ConfigurationSingle
Forward Current1 A
Forward Voltage1.2 V
Max Forward Surge Current (Ifsm)30 A
Max Junction Temperature (Tj)175 °C
Max Operating Temperature175 °C
Max Output Current1 A
Max Repetitive Reverse Voltage (Vrrm)1 kV
Max Reverse Voltage (DC)1 kV
Max Surge Current30 A
Min Breakdown Voltage1 kV
Min Operating Temperature-65 °C
Number of Elements1
PackagingCut Tape
Peak Non-Repetitive Surge Current30 A
Peak Reverse Current5 µA
Recovery Time3 µs
Reverse Recovery Time2 µs
Reverse Standoff Voltage1 kV
Reverse Voltage1 kV
Schedule B8541100080
Dimensions
Height3 mm
Length4.75 mm
Fichas técnicas y documentos
Descargar fichas técnicas y documentación del fabricante para Vishay GF1M-E3/5CA.
Cumplimiento
Clasificación ambiental
Lead FreeLead Free
Radiation HardeningNo
REACH SVHCYes
RoHSCompliant
Declaraciones de cumplimiento
